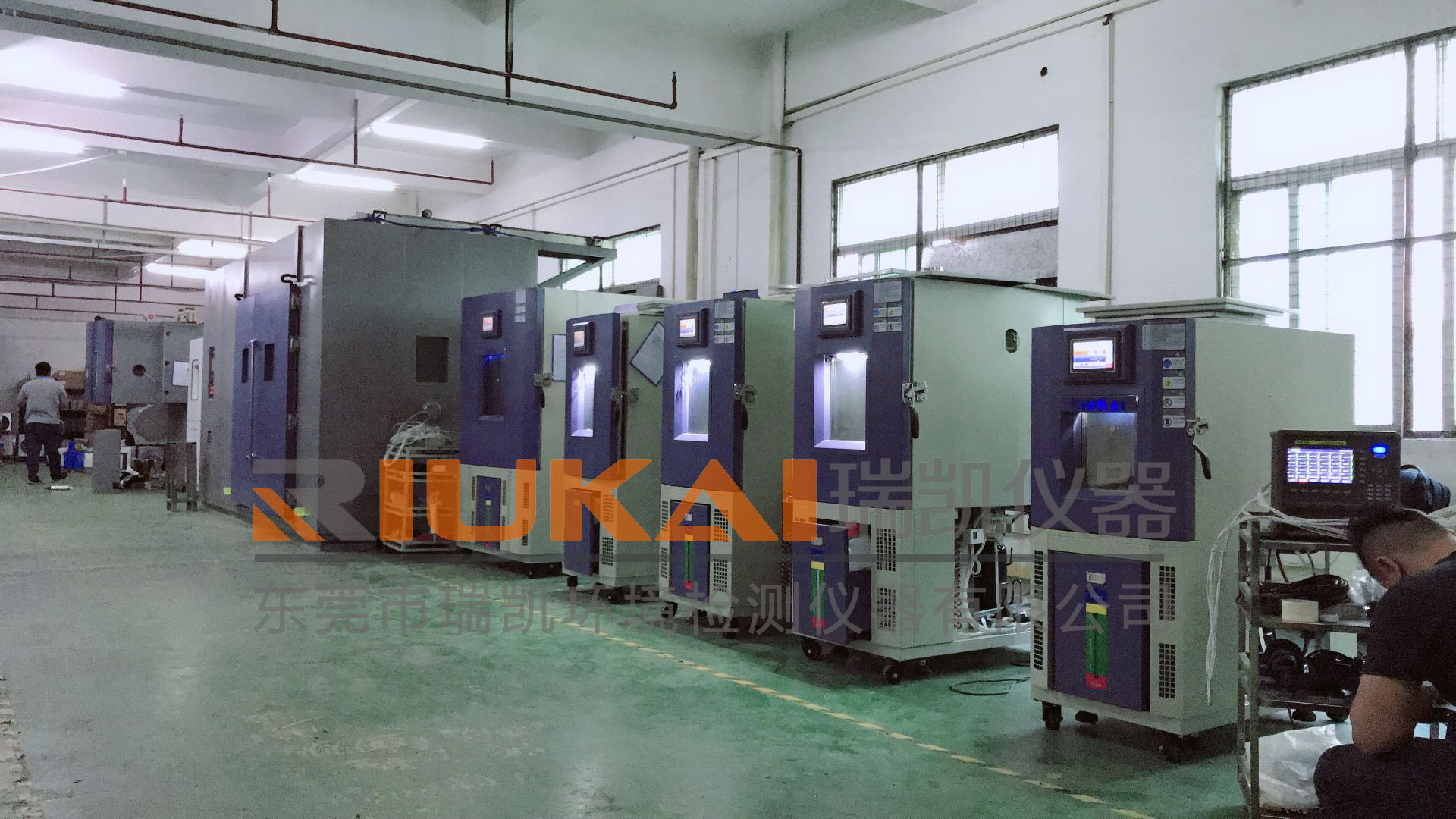

半導體芯片行業是目前國內比較新興的行業，隨著芯片行業的要求越來越高，其測試難度也在不斷加強，為此，無錫冠亞推出了半導體芯片高低溫試驗箱，那么，對于半導體芯片高低溫試驗箱的發展背景大家了解多少呢~

集成電路工藝繁多復雜，其中任何一道工藝出錯都可能導致生產的集成電路不合格，拉低良品率。因此，半導體芯片高低溫試驗箱測試環節對于集成電路生產而言至關重要。集成電路測試設備不僅可用于判斷被測芯片或器件的合格性，同時還可提供關于設計、制造過程的薄弱環節信息，有助于提高芯片制造水平，從源頭提高芯片的性能和可靠性。

晶圓測試又稱為CP測試，是指在晶圓制造完成后和進行封裝前，通過探針臺和測試機配合使用，對晶圓上的每一個芯片晶粒進行功能和電參數性能測試的過程，是晶圓制造的較后一道工序。晶圓測試一般在晶圓廠、封測廠或?qū)ｉT(mén)的測試代工廠進行，主要用到的設備為測試機和探針臺，此外還有定制化的測試電路板和探針卡，探針卡上裝有探針。

晶圓測試過程：先將探針卡固定到測試電路板上，然后把測試電路板安裝到測試機的機頭上，再將測試機頭倒置于探針臺上。探針臺上部有孔供探針卡插入。一旦安裝完畢，測試機、測試電路板、探針卡和探針臺都固定不動，探針臺內部的機械手臂控制晶圓移動，并將每一顆芯片晶粒上的接觸孔對準探針，然后向上頂使探針準確插入晶粒的接觸孔，完成測試。

封裝測試又稱為FT測試或終測，一般在封測廠完成，是指芯片完成封裝后，通過分選機和測試機配合，對每一顆芯片進行電參數性能測試，保證出廠的每顆集成電路的功能和性能指標能夠達到設計規范要求，目的在于提高出廠芯片良率。封裝測試主要用到測試機和分選機，此外還有定制化的測試電路板和底座。

集成電路設備主要包括硅片制造設備、晶圓加工處理設備、封裝設備和測試設備等，由于集成電路制造工序復雜、流程較長，不同環節所需設備各不相同，且技術難度及價值量也存在明顯差異。而半導體芯片高低溫試驗箱的技術門檻相對稍低，國產測試設備有望在各種半導體設備中率先突圍。從半導體設備分產品市場規模占比情況來看，半導體設備所占市場份額與技術難度基本成正比，技術難度更高的產品享有更高市場溢價。晶圓處理設備占比比較大，原因在于在集成電路制造、封裝、測試等環節中，晶圓制造工藝較為復雜、工序較多、技術壁壘較高，設備成本也更高。

在此背景發展下，相信半導體芯片高低溫試驗箱也會發展的越來越好的，國產測試設備有望在各種半導體設備中取得好的發展。
